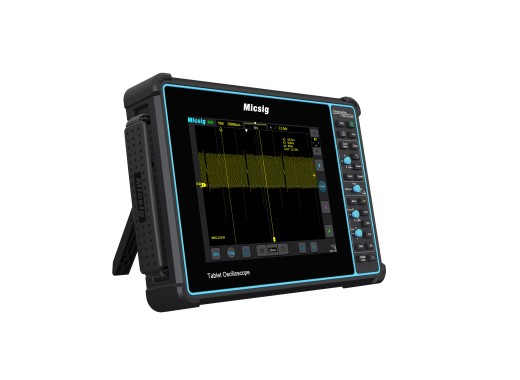

Micsig SATO2002 tablet oscilloscoop
Details
De Micsig SATO2002 oscilloscoop is de 2-kanaals versie van de SATO serie automotive tablet reeks met 200MHz. De oscilloscopen hebben geïntegreerde 'automotive diagnostic software', waardoor ze een breed scala aan diagnostische tests kunnen uitvoeren die relevant zijn voor de automotive sector.
De oscilloscopen zijn uitgerust met een handig te bedienen 8" multi-touch LCD touchscreen. De signal probabilityfunctie zorgt ervoor dat de helderheid van het signaal toeneemt daar waar het signaal het meest voorkomt. Het interne geheugen van 32GB kan worden gebruikt om screenshots en golfvormen lokaal op te slaan. De gemeten golfvormen kunnen in real-time worden weergegeven op een smartphone. Het is ook mogelijk om een computer of projector aan te sluiten.
Model overview
We bieden meerdere oscilloscopen in de Micsig SATO-serie, die verschillen in bandbreedte, kanalen en rise time:| Model | SATO1004 | SATO2002 |
|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz |
| Kanalen | 4 | 2 |
| Rise time | ≤ 3.5 ns | ≤ 1.75 ns |
| Prijs |
Specificaties
| Sample rate | 1 GSa/S (enkelkanaals) |
| Geheugendiepte | 70 Mpts (enkelkanaals) |
| Capture rate | 130.000 wfm/s |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1 ks/div |
| Decoderingsmogelijkheden | Serial (UART, CAN, LIN, SPI, I2C) |
| Ondersteunde extra metingen | Charging circuits, starter circuits, sensors, actuators, ignition, networks (inclusief CAN, LIN, Flexray, K line, etc.), combination tests |
| Beeldscherm | 8" Touchscreen LCD, 800 x 600 px. |
| Interne opslag | 32 GB |
| Interfaces | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, aarding, HDMI, Trigger out |
| Batterij | 7500 mAh (ca. 5 hours) |
| Afmetingen | 265 x 192 x 50 mm |
| Gewicht | 1.9 kg (met batterij) |
Accessoires
De SATO serie wordt standaard geleverd met het volgende:- Batterij (ingebouwd)
- 2x Passieve probe
- 2x BNC - banaanstekkers
- 2x Paar testprobes
- 2x Paar krokodillenklemmen
