Ongelooflijk wat men voor deze prijs kan aanbieden. Het ideale toestel voor de electronica-amateur. Twee-kanaals oscilloscoop 100 MHz met een groot aantal meet-varianten, bewerkings- en berekeningensmogelijkheden. Heb dit toestel gekocht ter vervanging van mijn oude kathode-buis oscilloscoop. Met al die mogelijkheden die ik nu heb realiseer ik mij dat ik dit toestel veel vroeger had moeten aankopen. Een ander voordeel in dat je op you-tube een groot aantal demonstratie- en informatie video's hebt, waarmee je heel snel vertrouwd geraakt met de diverse mogelijkheden van dit apparaat. Een aanrader.

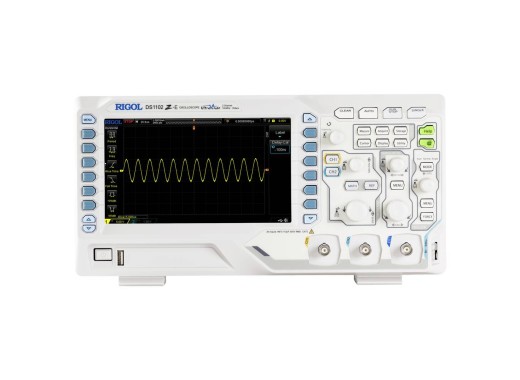

Rigol DS1102Z-E oscilloscoop
Details
De Rigol DS1102Z-E is een instapmodel 2-kanaals oscilloscoop met 100 MHz aan bandbreedte. Deze serie biedt hoge performances voor een zeer scherpe prijs! Dankzij een sample rate van 1 GSa/s is deze oscilloscoop inzetbaar voor een breed scala aan toepassingen. De DS1102Z-E beschikt over de zogeheten 'Innovative Ultravision Technology'. Deze technologie zorgt er voor dat de scoop een zeer grote geheugendiepte van 24 Mpts en waveform capture rate van 30000 waveforms per seconde heeft. Daarnaast maakt deze technologie het mogelijk om real-time tot wel 60000 frames waveforms op te nemen en af te spelen. Verder heeft deze oscilloscoop ook een 'intensity graded color display' wat inhoud dat het signaal duidelijker weergegeven wordt op plekken waar het het meest voorkomt. Met de interfaces kan deze oscilloscoop ook aangesloten worden op bijvoorbeeld een PC voor het overzetten van meetresultaten. Daarnaast is het mogelijk om meetresultaten op een USB-stick op te slaan. Verder zorgen het compacte ontwerp en het lage gewicht van deze scoop er voor dat hij gemakkelijk op bijna elke werkplek gebruikt kan worden.
Specificaties
| Bandbreedte | 100 MHz |
| Kanalen | 2 |
| Max. real-time Sample Rate | 1 GSa/s (1 kanaal), 500 MSa/s (2 kanalen) |
| Max. geheugendiepte | 24 Mpts (1 kanaal), 12 Mpts (2 kanalen) |
| Max. waveform capture rate | 30000 wfms/s |
| Verticale resolutie | 8 bits |
| Display | 7" TFT LCD (800x480 Px) |
| Decodeer/trigger bussen | 2 (Parallel, RS232/UART, I2C, SPI) |
| Horizontale schaal | 2 ns/div - 50 s/div |
| Verticale gevoeligheid | 0.5 mV/div - 10 V/div |
| Max. spanning | CAT I 300 Vrms, CAT II 100 Vrms |
| Rise time | 3.5 ns |
| Interfaces | USB Host/Device, LAN, Aux output |
| Gewicht | 3.5 kg |
| Afmetingen | 313.1 x 160.8 x 122.4 mm |
Accessoires
De Rigol DS1102Z-E oscilloscoop wordt standaard geleverd inclusief:
- Netsnoer
- USB kabel
- 2 passieve probes (150 MHz)
Plus en minpunten
- Scherpe prijs
- Geheugendiepte
- Slechts 1 knoppenset voor verticale as instellingen
Downloads
| DS1000Z-E user guide |  (8.54 MB) | Download |
| Rigol DS1102Z-E datasheet | (1.88 MB) | Download |
Vergelijkbare producten
Nieuwste reviews
Review door Dirk Deschepper
Geplaatst op 22-02-2022
