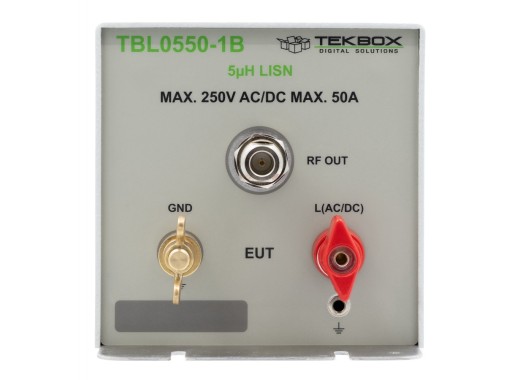

Tekbox TBL0550-1B LISN
Details
De Tekbox TBL0550-1-B is een 5µH, 50A LISN voor het meten van geleide storingen op de voedingslijn van DC-gevoede apparatuur. De LISN biedt een gedefinieerde impedantie op de voedingslijn en maakt de storing op de EUT-aansluitingen beschikbaar op de RF-uitgang, waar deze met een spectrumanalyser of EMI-ontvanger gemeten kan worden. Met een bandbreedte van 10kHz tot 400MHz en een maximale ingangsspanning van 250V is deze LISN geschikt voor EMC pre-compliance testen in de automotive, defensie, luchtvaart en industrie. De TBL0550-1B ondersteunt opstellingen volgens CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 en ISO 7637-2. Met de Tekbox TBLM02 LISN mate kunnen twee van deze LISN's tegelijkertijd gebruikt worden. Met deze dubbele LISN-opstelling zijn zowel common-mode- als differential-mode-storingen te meten.
Voor een bijpassende kalibratieset, zie de TBL0550-1B-CAL.
Specificaties
| Bandbreedte | 10 kHz - 400 MHz |
| Max. spanning | 250 V AC/DC |
| Max. stroom | 50 A |
| Impedantie | 50 Ω // (50 µH + 5 Ω) 50 Ω // 5 µH |
| DC-weerstand | < 5 mΩ |
| Ondersteunde normen | CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4, ISO 7637-2 |
| Aansluitingen | RF-uitgang, EUT- en SOURCE-aansluitklemmen M6 |
| Afmetingen | 125 x 125 x 275 mm |
| Gewicht | 1,75 kg |
Accessoires
De TBL0550-1-B wordt geleverd met:
- 75cm N-male naar N-male RG232-kabel
Plus en minpunten
- Hoge stroomsterkte
- Lage DC-weerstand
Downloads
| TBL0550-1B user manual |  (1.42 MB) | Download |
