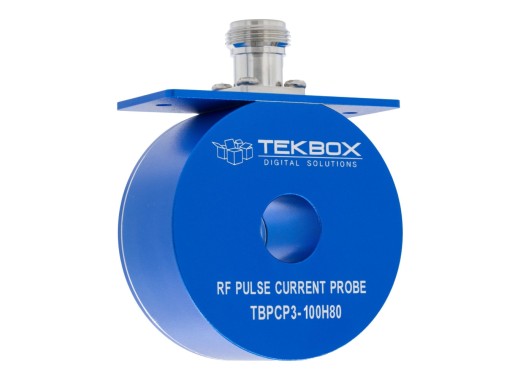

Tekbox TBPCP3-100H80 RF puls current monitoring probe
Details
De Tekbox TBPCP3-100H80 is een RF puls current monitoring probe. De probe heeft een gekarakteriseerd frequentiebereik van 0,1Hz tot 100MHz en een vlakke response met een 3dB bandbreedte van 100Hz tot 80MHz. De TBPCP-100H80 kan worden gebruikt voor piekspanningen of RF puls current monitoring in het tijdsdomein, in tegenstelling tot standaard RF current monitoring probes die ontworpen zijn voor EMC toepassingen die meten in het frequentiedomein. De opening van de RF current monitoring probe is 15mm en heeft een overdrachtsimpedantie van -6dBΩ.
Voor een kalibrator die geschikt is voor de TBPCP3-100H80 RF current monitoring probe, zie de TBPCP3-CAL.
Modeloverzicht
| Model | 3 dB bandbreedte | Frequentiebereik | Overdrachtsimpedantie | Diameter opening | Aansluiting | Prijs |
| TBPCP1-20100 | 20 Hz - 100 MHz | 1 Hz - 200 MHz | -20 dBΩ | 25 mm | N female | |
| TBPCP2-3070 | 30 Hz - 70 MHz | 1 Hz - 200 MHz | -26 dBΩ | 5.5 mm | SMA female | |
| TBPCP3-2H40 | 2 Hz - 40 MHz | 0.1 Hz - 100 MHz | -20 dBΩ | 15 mm | N female | |
| TBPCP3-05H30 | 0.5 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 15 mm | N female | |
| TBPCP3-20H70 | 20 Hz - 70 MHz | 0.1 Hz - 100 MHz | -12 dBΩ | 15 mm | N female | |
| TBPCP3-100H80 | 100 Hz - 80 MHz | 0.1 Hz - 100 MHz | -6 dBΩ | 15 mm | N female | |
| TBPCP4-1H30 | 1 Hz - 30 MHz | 0.1 Hz - 100 MHz | -26 dBΩ | 46 mm | N female | |
| TBPCP4-5H50 | 5 Hz - 50 MHz | 1 Hz - 100 MHz | -20 dBΩ | 46 mm | N female | |
| TBPCP4-50H50 | 50 Hz - 50 MHz | 1 Hz - 100 MHz | -12 dBΩ | 46 mm | N female | |
| TBPCP4-100H60 | 130 Hz - 60 MHz | 1 Hz - 100 MHz | -6 dBΩ | 46 mm | N female |
Specificaties
| Max. primaire stroom (AC) | 3 A |
| Max. primaire stroom (enkele puls) | 600 A |
| Buitendiameter | 61 mm |
| Hoogte | 30 mm |
| Gewicht | 320 g |
Accessoires
De TBPCP3-100H80 wordt geleverd met:
- 1x Coax adapter naar BNC-female
Downloads
| Tekbox TBPCP3-100H80 user manual |  (517.97 KB) | Download |
