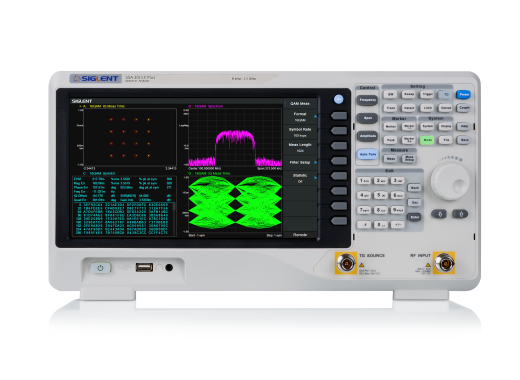

Siglent SSA3015X-PLUS spectrum analyser
Details
De Siglent SSA3015X-PLUS spectrum analyser is de 1.5 GHz versie in de SSA3000X-PLUS serie van Siglent. De SSA3015X-PLUS is een uitgebreide spectrum analyser die standaard uitgerust is met een Tracking Generator en de mogelijkheid om te communiceren via een webserver, wat de mogelijkheden voor deze analyser groot maakt.
De PLUS serie biedt een zeer kleine ruis en een resolutie die in te stellen is tot slechts 1 Hz, waardoor zeer precies gemeten kan worden. Dankzij de standaard Pre-amplifier is het mogelijk om te meten aan kleine signalen, maar deze kan ook uitgezet worden om het originele signaal te analyseren.
De Siglent SSA3015X-PLUS biedt een groot aantal opties om de mogelijkheden van de analyser uit te breiden. Zo kan deze gebruikt worden voor het uitvoeren van EMC pre-compliance testen, i.c.m. EMI software en probes. Ook kunnen de reflecties van een antenne gemeten met behulp van de reflectie meetkit.
Op het grote 10.1 Inch touchscreen WVGA scherm van 1024 bij 600 pixels is veel ruimte om de gemeten data weer te geven. Met de mogelijkheid om tot 4 cursors tegelijkertijd te gebruiken kan eenvoudig uitgebreide informatie uit de data gehaald worden. Deze data kan gelijk met de gemeten golfvorm op een scherm worden weergegeven.
Siglent SSA en SVAseries
Siglent biedt meerdere series van spectrum analysers aan, waarvan u hieronder een beknopt overzicht kunt vinden.
| Serie | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modellen | SSA3021X
SSA3032X |
SSA3015X-PLUS
SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R
SSA3050X-R SSA3075X-R |
SVA1015X
SVA1032X SVA1075X |
| Max. bandbreedte | 3.2 GHz | 7.5 GHz | 7.5 GHz | 7.5 GHz |
| VNA | Nee |
Nee |
Ja, en DTF |
Ja |
| Real-time | Nee |
Nee |
Ja |
Nee |
| Opties | AMK, EMI, refl | AMK, EMI, refl, AMA, DMA | AMK, EMI, AMA, DMA, RT40 | AMK, EMI, AMA, DMA, DTF |
| Connectiviteit | - | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver |
Modeloverzicht SSA3000X-PLUS serie
Hier vindt u een overzicht van de verschillen tussen de modellen uit de Siglent SSA3000X-PLUS serie. De voornaamste verschillen zitten hem in de bandbreedte en ruis.
| Model | SSA3015X-PLUS | SSA3021X-PLUS | SSA3032X-PLUS | SSA3075X-PLUS |
|---|---|---|---|---|
| Bandbreedte | 9 kHz - 1.5 GHz | 9 kHz - 2.1 GHz | 9 kHz - 3.2 GHz | 9 kHz - 7.5 GHz |
| Tracking generator | 5 MHz - 1.5 GHz | 100 kHz - 2.1 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| RBW | 1 Hz - 1 MHz | 1 Hz - 1 MHz | 1 Hz - 1 MHz | 1 Hz - 3 MHz |
| DANL | - 156 dBm/Hz | - 161 dBm/Hz | - 161 dBm/Hz | - 165 dBm/Hz |
| Meetonzekerheid | < 1.2 dB | < 0.7 dB | < 0.7 dB | < 0.7 dB |
| Prijs |
Specificaties
| Frequentie resolutie | 1 Hz |
| Interne referentie frequentie | 10 MHz |
| Verticale logaritmisch bereik | 10 dB tot -100 dB |
| Ingebouwde opslag | 256 MB |
| Ingebouwde pre-amp | Ja |
| AMK (optioneel) | CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR |
| AMA (optioneel) | AM/FM |
| DMA (optioneel) | ASK/FSK/PSK/QAM |
| EMI filter (optioneel) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| Scherm | 10.1" touchscreen kleur 1024 x 600 |
| Connectiviteit | USB host/device, LAN, RJ-45 |
| Afmetingen | 393 x 207 x 116.5 (mm) |
| Gewicht | 4.4 kg |
Options
| EMI probes voor pre-compliance testen (hardware) | SRF5030T | |
| Reflection meetkit (hardware & software) | RBSSA3X25 | |
| EMI meetkit (software) | SSA3000XPLUS-EMI | |
| Geavanceerde meetkit (software) | SSA3000XPLUS-AMK | |
| Digitale modulatie analyse (software) | SSA3000XPLUS-DMA | |
| Analoge modulatie analyse (software) | SSA3000XPLUS-AMA |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
De Siglent SSA3015X-PLUS wordt geleverd inclusief:
- Netsnoer
- USB kabel
- Calibratie certificaat
Downloads
| Siglent SSA3000X-PLUS datasheet |  (1.64 MB) | Download |
| SSA3000X Plus user manual | (5.77 MB) | Download |
