2951.19 Incl. 21% BTW: € 2.951,19 Excl. BTW: € 2.439,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE003063

Actie! Als u een Siglent SSA3000X PLUS spectrum analyser koopt in combinatie met de Siglent SRF5030T EMI probes, ontvangt u automatisch de SSA3000XP-EMI optie gratis. Actie geldig tot en met 30 juni 2024.

Details

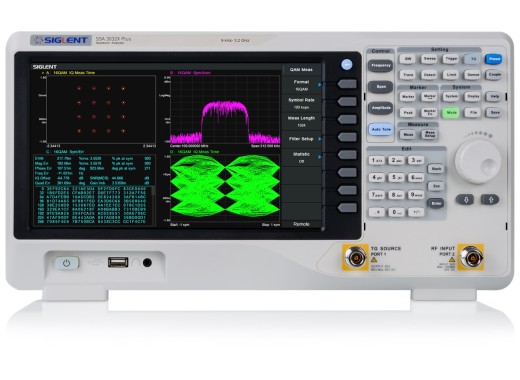

De Siglent SSA3032X-PLUS spectrum analyser is de opvolger van de populaire SSA3032X. De PLUS serie is in vele opzichten gelijk aan de voorganger, alleen beschikt de PLUS serie over een touchscreen beeldscherm en standaard tracking generator. Ook zijn er meerdere opties beschikbaar voor de PLUS serie. De spectrum analyser heeft een bandbreedte van 9 kHz tot 3.2 GHz en heeft een zeer kleine ruis. De resolutie van de meting is in te stellen tot slechts 10 Hz, waardoor zeer precies gemeten kan worden.

Een opvallende eigenschap van deze spectrum analyser is de lage ruis die van invloed is op het signaal. Slechts -161 dBm/Hz is de typische ruis die de analyser ondervindt. Dit is laag genoeg om er in het gebruik niks van te merken. Met de standaard Pre-amplifier is het mogelijk om te meten aan kleine signalen, maar deze kan ook uit gezet worden om het originele signaal te analyseren.

Met de bandbreedte tot 3.2 GHz kunnen veelvoorkomende draadloze communicatie-frequenties eenvoudig worden gemeten. Zo kan bijvoorbeeld GSM, wat begint bij 380 MHz en tot 1.9 GHz doorloopt, makkelijk gemeten worden. Maar ook WiFi en Bluetooth, die opereren op 2.4 GHz, is prima aan te meten met deze meters. Een handige optionele feature voor het meten aan radio signalen is de mogelijkheid om eenvoudig Adjacent Channel Power Ratio (ACPR) te meten, een vereiste bij radio communicatie, omdat de beschikbare bandbreedtes elkaar niet mogen overlappen.

Op het grote 10.1 Inch touchscreen WVGA scherm van 1024 bij 600 pixels is veel ruimte om de gemeten data weer te geven. Met de mogelijkheid om tot 4 cursors tegelijkertijd te gebruiken kan eenvoudig uitgebreide informatie uit de data gehaald worden. Deze data kan gelijk met de gemeten golfvorm op een scherm worden weergegeven.

Zoekt u nog een attenuator met diverse connectoren voor uw spectrum analyser? Dan is deze utility kit van Siglent geschikt voor u. Kijk hier voor meer informatie.

Siglent SSA en SVAseries

Siglent biedt meerdere series van spectrum analysers aan, waarvan u hieronder een beknopt overzicht kunt vinden.

SerieSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X
Modellen SSA3021X
SSA3032X
SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS
SSA3032X-R
SSA3050X-R
SSA3075X-R
SVA1015X
SVA1032X
SVA1075X
Max. bandbreedte 3.2 GHz 7.5 GHz 7.5 GHz 7.5 GHz
VNA
Nee
Nee
Ja, en DTF
Ja
Real-time
Nee
Nee
Ja
Nee
Opties AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, EMI, AMA, DMA, DTF
Connectiviteit - Touchscreen, Mouse & keyboard, Webserver Touchscreen, Mouse & keyboard, Webserver Touchscreen, Mouse & keyboard, Webserver

Modeloverzicht SSA3000X-PLUS serie

Hier vindt u een overzicht van de verschillen tussen de modellen uit de Siglent SSA3000X-PLUS serie. De voornaamste verschillen zitten hem in de bandbreedte en ruis.

ModelSSA3015X-PLUSSSA3021X-PLUSSSA3032X-PLUSSSA3075X-PLUS
Bandbreedte 9 kHz - 1.5 GHz 9 kHz - 2.1 GHz 9 kHz - 3.2 GHz 9 kHz - 7.5 GHz
Tracking generator 5 MHz - 1.5 GHz 100 kHz - 2.1 GHz 100 kHz - 3.2 GHz 100 kHz - 7.5 GHz
RBW 1 Hz - 1 MHz 1 Hz - 1 MHz 1 Hz - 1 MHz 1 Hz - 3 MHz
DANL - 156 dBm/Hz - 161 dBm/Hz - 161 dBm/Hz - 165 dBm/Hz
Meetonzekerheid < 1.2 dB < 0.7 dB < 0.7 dB < 0.7 dB
Prijs 1402.39 Incl. BTW: € 1.402,39 Excl. BTW: € 1.159,00 1777.49 Incl. BTW: € 1.777,49 Excl. BTW: € 1.469,00 2951.19 Incl. BTW: € 2.951,19 Excl. BTW: € 2.439,00 7875.89 Incl. BTW: € 7.875,89 Excl. BTW: € 6.509,00

Specificaties

Frequentie resolutie 1 Hz
Interne referentie frequentie 10 MHz
Verticale logaritmisch bereik 10 dB tot -100 dB
Ingebouwde opslag 256 MB
Ingebouwde pre-amp
Ja
AMK (optioneel) CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR
AMA (optioneel) AM/FM
DMA (optioneel) ASK/FSK/PSK/QAM
EMI filter (optioneel) 200 Hz, 9 kHz, 120 kHz, 1 MHz
Scherm 10.1" touchscreen kleur 1024 x 600
Connectiviteit USB host/device, LAN, RJ-45
Afmetingen 393 x 207 x 116.5 (mm)
Gewicht 4.4 kg

Opties

Door middel van de volgende opties kunt u extra features toevoegen.

EMI pre-compliance software De EMI pre-complience software biedt Quasi-peak detector en EMI filters. Hiermee kan getest worden of apparatuur voldoet aan de eisen van de EMI regulaties.

EMI pre-compliance software

Siglent EMI-SSA3000X-PLUS optie
514.25 Incl. 21% BTW: € 514,25 Excl. BTW: € 425,00
Info
SRF5030T EMI probes Deze near field probe set bevat 3 magnetisch veld probes (20, 10 en 5 mm resolutie) en 1 elektrisch veld probe (5 mm resolutie) waarmee pre-compliance tests van printplaten gedaan kan worden.

SRF5030T

Siglent SRF5030T EMI probe set
604 Incl. 21% BTW: € 604,00 Excl. BTW: € 499,17
Info
Reflectie metingen In combinatie met de Tracking generator kan met deze optie gemeten worden aan de reflectie van antennes.

Reflectie metingen

Siglent RBSSA3X25 reflectie meetkit voor de SSA3000X-PLUS serie
676.39 Incl. 21% BTW: € 676,39 Excl. BTW: € 559,00
Geavanceerde meetkit Deze kit biedt metingen als "Channel power", "ACPR", "Time domain power", "Occupied bandwidth", "Third order intercept" en "Carrier to Noise Ratio". Hiermee worden de meetmogelijkheden van de analyzers gigantisch uitgebreid.

Geavanceerde meetkit

Siglent AMK-SSA3000X-Plus optie
477.95 Incl. 21% BTW: € 477,95 Excl. BTW: € 395,00
Info
Digital Modulation Analysis module Digitale modulate functie voor de Siglent SSA3000X-PLUS spectrum analysers, inclusief: ASK, FSK, MSK, xPSK en xQAM.

Digital Modulation Analysis module

Siglent SSA3000X-PLUS-DMA option
567.49 Incl. 21% BTW: € 567,49 Excl. BTW: € 469,00
Info
Analog Modulation Analysis module Analog Modulation Analysis functie voor de Siglent SSA3000X-PLUS spectrum analysers, inclusief: AM/FM.

Analog Modulation Analysis module

Siglent SSA3000X-PLUS-AMA option
346.06 Incl. 21% BTW: € 346,06 Excl. BTW: € 286,00
Info

Accessoires

De Siglent SSA3032X-PLUS wordt geleverd inclusief:

  • Netsnoer
  • Snelstartgids (engelstalig)
  • USB kabel
  • Calibratie certificaat

Plus en minpunten

  • Touchscreen
  • Tracking generator
  • Webserver
