Sinds een paar maanden hebben wij de Siglent SVA1032X in bezit. Hij is in de tussentijd gebruikt om diverse EMC problemen op te lossen, om modulatie en vermogens van zenders te analyseren, antennes te matchen en om componentwaarden op hogere frequenties te meten.
Het is lastig om deze apparatuur volledig te doorgronden, maar de toevoeging van de Vetor Network Analyser en/of Tracking Generator maakt het mogelijk om een aantal delen van de meetopstelling te valideren, wat enkel met een Sopectrum Analyser niet zal lukken.
Wat is er goed:
- Voornamelijk de spectrum analyser functionaliteit is weinig op aan te merken: dit werkt goed en gemakkelijk.
- Het touchscreen werkt goed, het is erg gemakkelijk om hiermee instellingen te wijzigen, en gemakkelijk om namen aan metingen / screenshots te geven. De netwerkinterface maakt dit ook op een acceptabele manier toegankelijk. Nu mis ik dit echt op mijn andere apparatuur.
- Alle opties zitten voor een beperkte tijd op het apparaat, maar dit is voldoende lang om ze goed te proberen!
Wat kan er beter:
- De VNA modes gaf problemen met calibratie, maar naar ik begrepen heb ik dat nu verbeterd.
- De demodulatiefunctie is handig, maar kan niet continu actief zijn, deze wisselt af met het meten.
- De modulatie analyse is lastig te triggeren, het zou fijn zijn als deze modi uitgebreid kunnen worden, zodat het triggeren op een packetje makkelijker en beter kan.

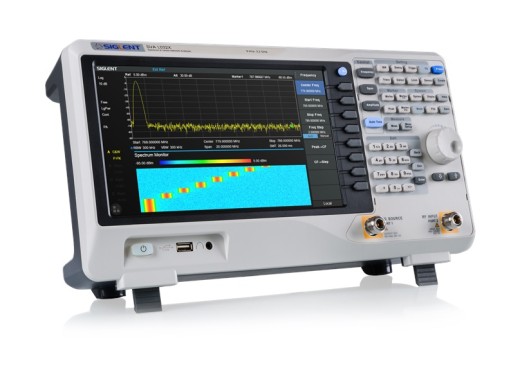

Siglent SVA1032X spectrum & vector network analyser
Actie! Als u een Siglent SVA1000X spectrum analyser koopt in combinatie met de Siglent SRF5030T EMI probes, ontvangt u automatisch de SVA1000X-EMI optie gratis. Actie geldig tot en met 30 juni 2024.
Details
De SVA1032X spectrum en vector network analyser van Siglent heeft een uitstekende prijs/kwaliteit verhouding, aangezien het een frequentiebereik tot 3.2 GHz heeft en beschikt over de functies van een vector network analyser. De SVA1032X heeft een groot 10.1" LCD scherm en is uitgerust met geavanceerde meetfuncties. Deze spectrum analyser beschikt over een preamplifier, waarmee de gemiddelde ruis die het apparaat ondervindt -161 dBm/Hz bedraagt. De analyser beschikt standaard over de functie van een tracking generator. Verder zijn er opties beschikbaar om uw spectrum analyser uit te breiden naar uw wensen.
Vector network analyser
Update! De SVA1032X wordt nu standaard geleverd inclusief VNA-licensie.
Met de VNA kunt u de prestaties van o.a. radiofrequentie- en microgolven apparatuur bepalen doormiddel van reflectie en transmissie coëfficiënten. Deze prestaties worden weergegeven in S-parameters (scattering parameters, meer informatie over deze parameters kunt u vinden op Wikipedia). In het geval van een VNA worden zowel de amplitude en de fase (S11 en S21) van het signaal bepaald.
EEVblog heeft ook een video gemaakt over de SVA1015X, welke zeer vergelijkbaar is met de SVA1032X, met daarin voorbeelden en uitleg van de VNA functie, die u hier kunt bekijken.
Siglent SSA en SVA series
Siglent biedt meerdere series van spectrum analysers aan, waarvan u hieronder een beknopt overzicht kunt vinden.
| Serie | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modellen | SSA3021X SSA3032X |
SSA3015X-PLUS SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R SSA3050X-R SSA3075X-R |
SVA1015X SVA1032X SVA1075X |
| Max. bandbreedte | 3.2 GHz | 7.5 GHz | 7.5 GHz | 7.5 GHz |
| VNA | Nee |
Nee |
Ja, en DTF |
Ja |
| Real-time | Nee |
Nee |
Ja |
Nee |
| Opties | AMK, EMI, refl | AMK, EMI, refl, AMA, DMA | AMK, EMI, AMA, DMA, RT40 | AMK, EMI, AMA, DMA, DTF |
| Connectiviteit | - | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver |
Modeloverzicht SVA1000X series
Hier vindt u een overzicht van de verschillen tussen de modellen uit de Siglent SVA1000X serie. Het voornaamste verschil zit hem in de bandbreedte en gemiddelde ruis.
| Model | SVA1015X | SVA1032X | SVA1075X |
|---|---|---|---|
| Bandbreedte | 9 kHz - 1.5 GHz | 9 kHz - 3.2 GHz | 9 kHz - 7.5 GHz |
| VNA Bandbreedte | 100 kHz - 1.5 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| Tracking generator | 100 kHz - 5.0 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| DANL | ≤-156 dBm/ Hz | ≤-161 dBm/ Hz | ≤-165 dBm/ Hz |
| Prijs |
Specificaties
| Resolutie | 1 Hz |
| RBW | 1 Hz - 1 MHz |
| VNA | Yes |
| Meetonzekerheid | < 0.7 dB |
| Third Order Intercept | + 10 dBm |
| Fase ruis | ≤-98 dBc/Hz |
| Amplitude weergave | Log: 1 - 200 dB Lineair: 0 - reference |
| Connectiviteit | USB host, USB device, LAN |
| Beeldscherm | 10.1" touchscreen (1024x600) |
| Gewicht | 4.6 kg |
| Afmetingen | 393 x 207 x 116.5 mm |
Opties
| Kalibratie kit | Open load Kortgesloten load Phase matched load (50 Ω) Through adapter | |
| Spectrum analyse utiliteitenset set - UKitSSA3X | 1x N (Male) - SMA (Male) kabel 1x N(Male) - N(Male) kabel 2x N (Male) - BNC (Female) adapter 2x N (Male) - SMA (Female) adapter 1x 10 dB attenuator | |
| EMI licentie opties - SVA1000X-EMI | EMI meetset EMI filter en quasi peak detector EMI test optie in EasySpectrum software | |
| SRF5030T EMI probes | Deze near field probe set bevat 3 magnetisch veld probes (20, 10 en 5 mm resolutie) en 1 elektrisch veld probe (5 mm resolutie) waarmee pre-compliance tests van printplaten gedaan kan worden. | |
| Gevordere meetkit - SVA1000X-AMK | Gevorderde meetkit voor het meten van kanaalvermogen, aangrenzende kanaalvermogensverhouding, bezette bandbreedte, tijdsdomeinvermogen, draaggolf-ruisverhouding, derde-orde intermodulatieanalyse en Harmonische analyse. | |
| Afstand tot defect (fault) licentie - SVA1000X-DTF | Deze optie biedt de mogelijk om de afstand tot een defect/fault te bepalen met deze analyser. | |
| Digitale modulatie analyse - SVA1000X-DMA | Digitale modulatie analyse functies, zoals ASK en FSK. | |
| Analoge modulatie analyse - SVA1000X-AMA | Analoge modulatie analyse functies, zoals AM en FM. | USB naar GPIB | Met deze optie kun je jouw functiegenerator middels GPIB besturen. |
Accessoires
De SVA1032X wordt geleverd inclusief:
- Netsnoer
- USB kabel
Plus en minpunten
- Volwaardige spectrum analyser
- VNA inbegrepen
- Vele uitbreidingsmogelijkheden
- Geen realtime mogelijkheden
Downloads
| SVA1000X Programming guide |
 (3.85 MB) |
Download |
| User manual SVA1000X |
(6 MB) |
Download |
| Siglent SVA1000X datasheet |
(1.81 MB) |
Download |
