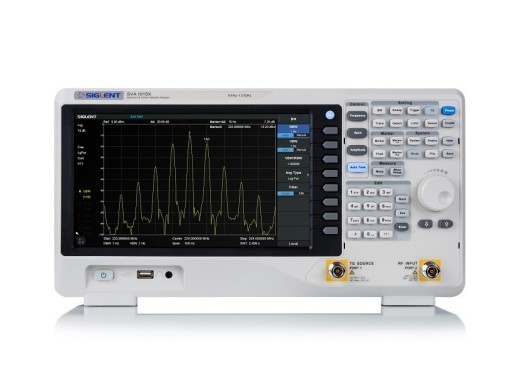

Siglent SVA1015X spectrum & vector network analyser
Details
De SVA1015X spectrum en vector network analyser van Siglent heeft een uitstekende prijs/kwaliteit verhouding, aangezien het een frequentiebereik tot 1.5 GHz heeft en beschikt over de functies van een vector network analyser. Deze spectrum analyser heeft een groot 10.1" LCD scherm en is uitgerust met geavanceerde meetfuncties. Deze spectrum analyser beschikt over een preamplifier, waarmee de gemiddelde ruis die het apparaat ondervindt -156 dBm/Hz is. Deze analyser heeft standaard de ondersteuning voor een tracking generator. Er zijn ook opties beschikbaar voor deze spectrum analyser om het te laten voldoen aan uw eisen en voorkeuren.
Vector network analyser
Update! De SVA1015X wordt nu standaard geleverd inclusief VNA-licensie.
Met de VNA kunt u de prestaties van o.a. radiofrequentie- en microgolven apparatuur bepalen doormiddel van reflectie en transmissie coëfficiënten. Deze prestaties worden weergegeven in S-parameters (scattering parameters, meer informatie over deze parameters kunt u vinden op Wikipedia). In het geval van een VNA worden zowel de amplitude en de fase (S11 en S21) van het signaal bepaald.
EEVblog heeft ook een video gemaakt over de SVA1015X met daarin voorbeelden en uitleg van de VNA functie, die u hier kunt bekijken.
Siglent SSA en SVA series
Siglent biedt meerdere series van spectrum analysers aan, waarvan u hieronder een beknopt overzicht kunt vinden.
| Serie | SSA3000X | SSA3000X-PLUS | SSA3000X-R | SVA1000X |
|---|---|---|---|---|
| Modellen | SSA3021X SSA3032X |
SSA3015X-PLUS SSA3021X-PLUS SSA3032X-PLUS SSA3075X-PLUS |
SSA3032X-R SSA3050X-R SSA3075X-R |
SVA1015X SVA1032X SVA1075X |
| Max. bandbreedte | 3.2 GHz | 7.5 GHz | 7.5 GHz | 7.5 GHz |
| VNA | Nee |
Nee |
Ja, en DTF |
Ja |
| Real-time | Nee |
Nee |
Ja |
Nee |
| Opties | AMK, EMI, refl | AMK, EMI, refl, AMA, DMA | AMK, EMI, AMA, DMA, RT40 | AMK, EMI, AMA, DMA, DTF |
| Connectiviteit | - | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver | Touchscreen, Mouse & keyboard, Webserver |
Modeloverzicht SVA1000X series
Hier vindt u een overzicht van de verschillen tussen de modellen uit de Siglent SVA1000X serie. Het voornaamste verschil zit hem in de bandbreedte en gemiddelde ruis.
| Model | SVA1015X | SVA1032X | SVA1075X |
|---|---|---|---|
| Bandbreedte | 9 kHz - 1.5 GHz | 9 kHz - 3.2 GHz | 9 kHz - 7.5 GHz |
| VNA Bandbreedte | 100 kHz - 1.5 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| Tracking generator | 100 kHz - 1.5 GHz | 100 kHz - 3.2 GHz | 100 kHz - 7.5 GHz |
| DANL | ≤-156 dBm/ Hz | ≤-161 dBm/ Hz | ≤-165 dBm/ Hz |
| Prijs |
Specificaties
| Resolutie | 1 Hz |
| RBW | 1 Hz - 1 MHz |
| VNA | Yes |
| Meetonzekerheid | < 1.2 dB |
| Third Order Intercept | + 10 dBm |
| Fase ruis | ≤-99 dBc/Hz |
| Amplitude weergave | Log: 1 - 200 dB Lineair: 0 - reference |
| Connectiviteit | USB host, USB device, LAN |
| Beeldscherm | 10.1" touchscreen (1024x600) |
| Gewicht | 4.6 kg |
| Afmetingen | 393 x 207 x 116.5 mm |
Opties
| Mechanische calibratie set voor VNA (hardware) | OSLT | |
| Spectrum analyse set (hardware) | UKitSSA3X | |
| EMI probes for pre-compliance testing (hardware) | SRF5030T | |
| USB naar GPIB adapter (hardware) | USB-GPIB | |
| EMI meetkit (software) | SVA1000X-EMI | |
| Geavanceerde meetkit (software) | SVA1000X-AMK | |
| Afstand tot fout analyse (software) | SVA1000X-DTF | |
| Analoge modulatie analyse (AM,FM) (software) | SVA1000X-AMA | |
| Digitale modulatie analyse (ASK,FSK,MSK,PSK,QAM) (software) | SVA1000X-DMA |
Siglent biedt een breed scala aan software opties voor hun producten, die vaak veel extra functionaliteit toevoegen. Raadpleeg voor alle informatie over de beschikbare opties de gebruikershandleiding onderaan deze pagina.
Accessoires
De SVA1015X wordt geleverd inclusief:
- Netsnoer
- USB kabel
Downloads
| Siglent SVA1000X datasheet |  (1.82 MB) | Download |
| SVA1000X Programming guide | (3.85 MB) | Download |
| Siglent SSA3000X-R user manual | (6 MB) | Download |
