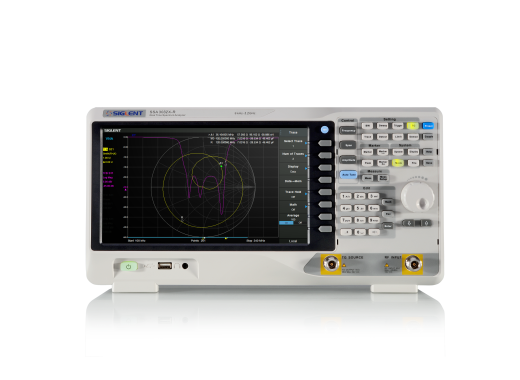

Siglent SSA3032X-R real-time spectrum analyser

De analyzer heeft hetzelfde uiterlijk en dezelfde software (basis) als de SSA30xxX+/SVA10xxX analyzers. Hiervoor had ik ervaring met de SSA3021/32X+. Dit apparaat voelt anders aan. Je ziet het direct, de 3.2 GHz wordt met een sweeprate van 1ms bestreken, erg snel dus! De 3032X+/SVA1032X doen er ruim een halve seconde over (ok, wel met een RBW van 1MHz ipv 3MHz).

De RF specificaties zijn naar verwachting, denk ik. Faseruis zou beter kunnen (Rigol specificeert 10dB beter voor zijn vergelijkbare RT series) maar is goed genoeg, en bij mij iets boven spec. De DANL onder 10 MHz is bij mij zelfs flink beter als de spec.

Bij gebruik van de TG is de minimale RBW 3kHz, dat was onverwacht? Bij gebruik van de VNA is de RBW fixed 10kHz, dat is jammer, daardoor kun je minder diep kijken als met de hardware wel mogelijk is. De VNA lijkt goed te werken, snel en je kunt het aantal punten op max 10.000 zetten, zo veel kan bij de SVA1032X volgens mij niet.

De real-time functie heeft zijn beperkingen (max. span is 25 MHz, RBW is beperkt te kiezen, etc) maar maakt metingen mogelijk die anders gewoon niet kunnen. Mijn gevoel zegt me dat er met de hardware nog wel wat meer mogelijk is, misschien komt er ooit nog wel wat functionaliteit bij. Ten opzichte van de SVA1032X vind ik dit apparaat de ca 1200 euro extra zeker waard.

Echter...

De SSA3032X-R is de goedkoopste uit de X-R serie, de SSA3075X-R is bij Eleshop ruim 11k euro. Voor dat geld verwacht je toch wel iets.

Na een weekje testen vond ik echter een paar vreemde bugs in de software. Als je het apparaat aanzet, daarna de span op 100Hz zet wordt de RBW 1Hz (minimaal). Je zet het ref. level wat lager en ziet dan... een rechte lijn, geen ruis?! Ergens zitten te weinig bits of zo? Bij 3Hz RBW begint het te werken en 10Hz is normaal. Hopelijk is dit een softwarefout, maar na 5 jaar zou die er wel uit moeten zijn?

Een andere fout treedt op als je een stil CW signaal bekijkt met kleine span (< 1MHz) en average aan, bv om de faseruis te meten. Je ziet dan op het eerste stuk (1-5 divisions) van de trace, afhankelijk van span en RBW, een 'ruisig' gedeelte terwijl de rest glad is. Ik zag elders op internet dat dit probleem al een jaar bekend is, en dus niet opgelost in mijn firmware. De firmware-versie die mijn apparaat heeft is uberhaupt niet terug te vinden op de Siglent site, ik ga er maar van uit dat dit de nieuwste is.

Ik snap dat je voor dit geld niet alles kan hebben. Ik heb ook wel met R&S gewerkt, dat is echt een andere kwaliteits (en prijs...) klasse. Maar deze fouten vind ik niet kunnen voor een toestel dat al 4, 5 jaar op de markt is. En dit is de oogst na een weekje 'spelen'...

Hoe erg dit is moet ieder voor zich weten natuurlijk. Bijna alles werkt goed, de bediening is prettig en snel en ik vind het echt een fijn apparaat. Als Siglent deze issues oplost geef ik 'm graag 5 sterren!

^^ Feedback Eleshop: we bespreken je bevindingen met Siglent. Wat betreft de realtime bandbreedte; wist je dat er een softwarelicentie is voor 40 MHz i.p.v. 25 MHz? Deze kun je bij ons bestellen.
